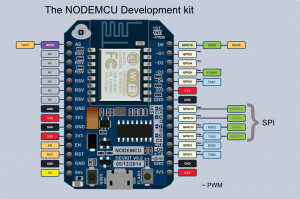

ESP8266刷NodeMCU之后GPIO-IO索引对照表

nodemcuESP8266刷NodeMCU之后GPIO-IO索引对照表:
新Gpio索引 (20141219及以后的版本采用)
IO index ESP8266 pin IO index ESP8266 pin
0 [*] GPIO16 8 GPIO15
1 GPIO5 9 GPIO3
2 GPIO4 10 GPIO1
3 GPIO0 11 GPIO9
4 GPIO2 12 GPIO10
5 GPIO14

6 GPIO12

7 GPIO13

[*] D0(GPIO16) 只能用作gpio读写,不支持中断,i2c/pwm/ow

===========================================

旧Gpio索引 (20141212及以前的版本采用)
IO index ESP8266 pin IO index ESP8266 pin
0 GPIO12 8 GPIO0
1 GPIO13 9 GPIO2
2 GPIO14 10 GPIO4
3 GPIO15 11 GPIO5
4 GPIO3

5 GPIO1

6 GPIO9

7 GPIO10

Microduino Arduino ATmega644PA-AU管脚资料和自定义原理图

Microduino-Core+/zh

Language English

Microduino-Core+

Microduino-Core+ 是以 Atmel ATmega1284P,ATmega644PA 系列为核心的8位单片机开发核心板,是一个开源的、与 Arduino UNO 兼容的控制器模块。

Microduino-core+ 除了具有Microduino-Core的特点外,Flash、RAM、EEPROM输入输出数目都有很大提高,管脚符合microduino规范,玩家可以从core平滑升级到core+,基本不用修改arduino代码。

Microduino使用与Arduino相同的java,C语言的开发环境,玩家可以使用 Arduino IDE,配合 Flash 或 Processing 等软件,利用 Microduino 和其他电子元件、模块、传感器,做出很多丰富有趣的互动作品。

特色

  • 强劲的配置,最大拥有128KB的Flash,16KB的SRAM
  • 小巧、便宜、堆叠、开放。
  • 开源的硬件电路设计,与 Arduino 兼容的编程开发环境程;
  • 如同 Arduino 一样,Microduino 可使用ISP下载线,灵活烧入“bootloader”;
  • 统一的 Microduino 接口规范,和丰富的外围模块,可方便、灵活的与其他符合 Microduino 接口规范的模块、传感器进行快速的连接和扩展;
  • 2.54间距的排母接口方便集成到洞洞板。

规格

  • Microduino-Core+根据不同核心、不同时钟频率区分,目前有4个不同的版本:
MCU型号 Flash SRAM EEPROM 时钟频率 工作电压
ATmega644PA 64K 4K 2K 16M 5.0V
ATmega644PA 64K 4K 2K 8M 3.3V
Atmega1284P 128K 16K 4K 16M 5.0V
ATmega1284P 128K 16K 4K 8M 3.3V
  • Digital I/O 数字输入/输出端共32个:
    • 在模块上标示为 D0、D1、D2~D13,A0~A7,以及比core多出的10个(D14~D23)。
  • Analog I/O 模拟输入端共8个:
    • 在模块上标示为 A0~A7;
    • 每一个都提供了10位分辨率(即0~1024),默认情况下,模拟电压测量范围为GND至VCC电压值;
    • 详情请参阅analogRead()函数。
  • PWM支持,共8个:
    • 在模块上标示为 分别为D7,D8,D9,D10,D12,D13,D22,D23
    • 详情请参阅analogWrite()函数。
  • 串口支持,共2路:
    • 在模块上标示为 Serial[D0(RX),D1(TX)]和Serial1[D2(RX),D3(TX)]
    • 与USBTTL模块连接会占用D0,D1,如果端口D0和D1还被其他模块占用,会导致与USBTTL通讯不正常,程序也将不能下载。
  • SPI支持,共1路:
    • 在模块上标示为 D13(SCK),D12(MISO),D11(MOSI),D10(SS)。
  • I2C支持,共1路:
    • 在模块上标示为 SDA(D20),SCL(D21)。
  • 外部中断支持,共3路:
    • 在模块上标示为 D2(interrupt0),D3(interrupt1),D6(interrupt2)
    • 详情请参阅attachInterrupt()函数。
  • 支持ISP下载功能。
  • 支持AREF端子。
  • 引脚说明:
Pin Original Pin Name Map Pin Name Digital Pin Analog Pin interrupt PWM Serial SPI I2C Power
1 VCC +5V +5V
2 VCC +3V3 +3.3V
3 (OC0A/AIN1)PB3 D7 D7 yes
4 (OC2B/ICP)PD6 D8 D8 yes
5 (OC1A)PD5 D9 D9 yes
6 (OC0B/SS)PB4 D10 D10 yes SS
7 (MOSI)PB5 D11 D11 MOSI
8 (MISO)PB6 D12 D12 yes MISO
9 (SCK)PB7 D13 D13 yes SCK
10 AREF AREF
11 (ADC7)PA7 A0 D24 A0
12 (ADC6)PA6 A1 D25 A1
13 (ADC5)PA5 A2 D26 A2
14 (ADC4)PA4 A3 D27 A3
15 (SDA)PC1 SDA D20 SDA
16 (SCL)PC0 SCL D21 SCL
17 (ADC1)PA1 A6 D30 A6
18 (ADC0)PA0 A7 D31 A7
19 (RXD0)PD0 D0 D0 0(RX)
20 (TXD0)PD1 D1 D1 0(TX)
21 (INT0)PD2 D2 D2 0 1(RX)
22 (INT1)PD3 D3 D3 1 1(TX)
23 (XCK0/T0)PB0 D4 D4
24 (CLKO/T1)PB1 D5 D5
25 (INT2/AIN0)PB2 D6 D6 2
26 RESET RST
27 GND GND GND
28 (TOSC2)PC7 D14 D14
29 (TOSC1)PC6 D15 D15
30 (TDI)PC5 D16 D16
31 (TDO)PC4 D17 D17
32 (TMS)PC3 D18 D18
33 (TCK)PC2 D19 D19
34 (ADC3)PA3 A4 D28 A4
35 (ADC2)PA2 A5 D29 A5
36 (OC1B)PD4 D22 D22 yes
37 (OC2A)PD7 D23 D23 yes

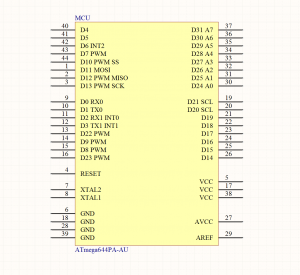

Microduino-Core+ Pin-out

Microduino-Core+ Pin-out

Microduino-Core+ Pin-out

文档

  • Eagle PCB [[File:]]

开发

应用

问题解答

  • Q:我怎么判断我手上的Core+电压是3.3V还是5V?
    • A:看电阻,R1被焊接上了就是3.3V的,R2焊上了就是5V的
  • Q:我可以用3.3V给16M时钟频率的Core+供电吗?
    • A:不推荐,电压过低,容易不稳定
  • Q:我可以用5V给8M时钟频率的Core+供电吗?
    • A:可以

购买

图库

Microduino-core+ Front

Microduino-core+ Back

历史

644PA-AU
